绿草定新型除草剂专用真空单锥干燥机的设计和应用

信息来源:本站 | 发布日期: 2019-02-28 | 浏览量:
关键词:单锥干燥机,锥形螺带烘干机,除草剂干燥设备,农药烘干设备,溶剂烘干机
      绿草定又称3、5、6-三氯-2-吡啶氧乙酸,作为新型低毒除草剂,被植物的叶和根吸收,并转移到植株。与2、4-滴或敌稗混用,可防除稻田和小麦田(不能用于大麦田)杂草;也可用于种植园(如油棕和橡胶),可防除覆盖植物和泽兰属及其它主要杂草;在牧场中,可防除一年生和多年生草本杂草;以及防除悬钩子属和其它木本杂草;在森林中,用于针叶树处理。
    1、物料特性:绿草定钾盐(含少量乙醇),白色固体粉末,细度约20目,含部分颗粒。
    2、干燥工况:采用低压蒸汽,最高温度约120℃,烘干压力0.2~0.3MPa,烘干机内真空度约-0.1MPa;
    3、冷却工况:干燥完毕后,夹套切换为循环水降温,循环水压力0.3MPa,温度25~30℃。

      真空单锥干燥机是百得干燥开发的新一代搅拌型真空干燥器,采用先进的真空干燥技术,能够处理湿粉、滤饼、糊剂和料浆等材料,尤其适合比重大、粘稠和敏感度高或者含有有毒或爆炸性溶剂的产品。我们的真空干燥器适合低真空度操作,可应用于流程的其他阶段,包括:反应-结晶、加热-冷却、杀菌、液体-固体分离和脱气。现在,我们提供范围更广的真空干燥系统,适用于更多介质的处理,从化学制品到金属和药品。

真空单锥干燥机  工作原理
      真空单锥干燥机是一种集减压蒸馏、粉碎、混粉、干燥为一体的高效多功能全密闭立式真空干燥设备,干燥效率是同等规格双锥回转真空干燥机、真空箱式烘3~5倍。结合百得干燥特殊干燥工艺,能适应粘度大、热穿透性差,易滚球、易抱团成块的物料的干燥。
      真空单锥干燥机彻底改变了体积大,能耗高,工作时间长,效率低,噪音大,难包装,不易清洗,不便维护等缺点。目前是国内外同类设备中具有功率损耗低,效率高,效果好的多用途干燥机。
      设备工作过程为批次操作,湿物料进入料仓后,利用夹套、搅拌加热进行干燥。本干燥机的高真空设计对干燥温度敏感的产目来说其优势十分明显,并具有良好的热传导能力、快速干燥,同时、又兼具低耗能的特点。与干燥机直接相连的过滤器能够将尘粒保留在加工区域内,本机采用充气密封半球阀,卸料彻底、便捷,出色的真空、耐压密封性能, 无死角、易清洁设计,性能稳定、使用寿命长,从而保证毫无损失地继续加工产品。

真空单锥干燥机  工艺流程图

真空单锥干燥机  主要结构
    1、搅拌器:采用低剪切力的螺带搅拌桨,在低转速低能量消耗下轻柔混合物料。混合的强度和混合时间都较低。在传统的夹套加热的基础上,加上螺旋桨的内部热量,使整个加热区域达到容器的140%,大大提高了加热效率。
    2、筒体:筒体包括封头和锥形筒体组成,封头和筒体有夹套加热和保温,开有必要的人孔、工艺管口、视镜。设置有搅拌器轴密封、底部出料阀,上部进料阀,粉尘过滤器。
    3、粉尘过滤器:粉尘过滤器由保温加热的外筒体、滤芯、反吹及清洗装置组成。
    4、机封系统:将机封密封液作为外部液体屏障和安全的机封指示系统,机械密封产品与连接部件符合GMP标准,罐内充满无菌水液体运行,它可以被循环并可以完全排空的液体系统运行式符合GMP标准。
    5、充气密封半球阀:本半球阀是为满足单锥真空干燥机进料、出料的特殊需要而设计,该阀按照精密的公差标准来制造,结合特殊结构形成了良好的真空和压力密封环境,标准的充气密闭设计,无死角、易清洁,符合GM标准,可在线清洗。

真空单锥干燥机  性能特点
    1、适用性强:结合百得干燥特殊干燥工艺,能适应粘度大、热穿透性差,易滚球、易抱团成块的物料的干燥。
    2、生产能力大:装料量大,最大可达到容器有效体积。
    3、干燥效率高:有效传热面积大,是容器内面积1.4倍;物料在器内呈螺旋提升,再沿主轴呈涡流下降,在分散运动中均匀有效受热;机头高真空与机底同温高速脉冲气流同向结合,有效带走物料的溶剂;双通道真空管口,防止真空堵塞,降低阻力,提高抽气速率,带反吹的捕集器,能有效提供高真空。
    4、不破坏物料晶型:对热敏性、晶型要求高的物料不产生破坏。
    5、干燥过程全密封充氮生产、无交叉污染、洁净度高,安全等级高。
    6、搅拌器与容器壁光洁度高,二者间的间隙小,可有效防止物料粘结在器壁表面。
    7、满足无菌原料药生产要求:可选配在线SIP和CIP及在线无菌取样,并可配置PLC智能控制记录装置,记录、储存、输送烘干过程相关工艺参数。与上下工序密封连接,整个生产流程密闭生产,满足新版GMP生产要求。
    8、螺旋桨搅拌器使材料升级并继续使其进行切割和分配,确保料斗内的所有材料都完全移动,并且使材料在无外部压缩空气的同时,除了从螺旋桨升级避免了材料和罐体之间的无效摩擦。一种独特的混合物可以满足螺旋桨混合效果,可以增加传热面积和剪切粉碎的效果,避免热敏材料或粒子结块现象。

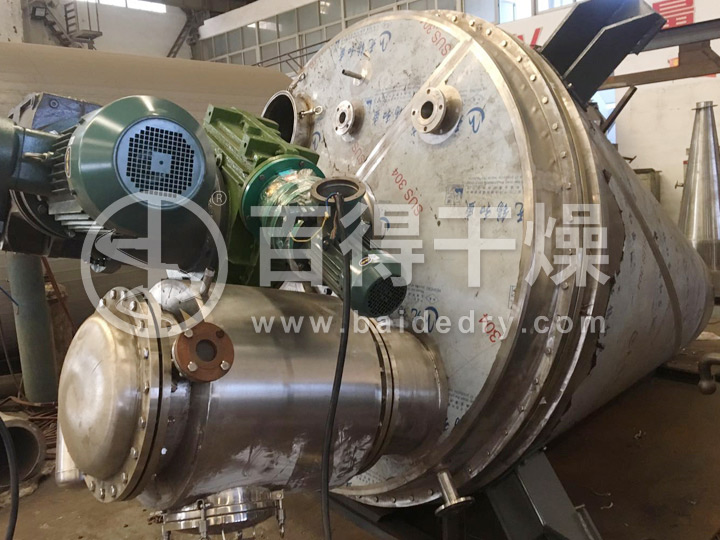

绿草定钾盐真空单锥干燥机 设备技术参数
    1、主机容积:8000L ;装料容积:约3000L~5000L。
    2、装料系数:≤60%公积容积(物料比重按0.4~0.45计算)
    3、罐内工作压力:-0.09~0.01 Mpa
    4、夹层设计压力:0.4Mpa~0.5Mpa
    5、电机功率:公转4KW+自转22KW(IP55,DIIBT4防爆)。
    6、主机转速:公转1rpm、自转72rpm(根据产品特性螺旋搅拌速度可以变频调节)
    7、夹套加热方式:0.2~0.3MPa饱和蒸汽,夹套温度:≤120℃。
    8、内筒体直径:Φ2550×4000×10mm,采用S30408不锈钢制作,内壁抛光处理。
    9、主机进口采用快开压盖,既简单、方便,又能保证良好的真空密封效果。主机进料口采用球阀方式,进料口为DN200卡箍快接式,带阀门,放空阀门安置在顶盖位置,采用球阀进行放空。出料口采用抽板阀,其出料速度快,操作方便,出料无残留。
    10、主机的密封采用单端面机械密封、能够保证主机有较高的真空度,提高了干燥的速度。
    11、主机采用SLFA系列斜齿轮减速机,运行平稳可靠、噪音低,使用寿命长。
    12、锥体上设有现场测温表,可随时观察与调控温度。
    13、筒体内抽真空:-0.09Mpa以上。
    14、设备物料接触处采用S30408,外封2mm白铁皮;
    15、电源为380V,三相五线,50Hz。

绿草定钾盐真空单锥干燥机 配置一览表(单套设备)
序号名称型号及规格数量材质说明
1、进出料系统
    1进料口DN3001S30408
    2出料口DN3001S30408连接出料气动阀
    3出料球阀DN3001组件用户自备
2、上盖
    1上盖DN2500X121物不S30408椭圆封头,内壁抛光处理
    2人孔DN5001物不S30408真空、快装式
    3减速机底座1Q235精加工件
    4快开视镜DN2002S30408180°分布
    5带灯视镜DN1001S30408
    6袋滤器氮气反吹清灰1S30408配三防覆膜布袋
3、主机
    1下筒体DN2500X101物不S30408内壁抛光处理
    2夹套1物不S30408夹套换热
    3保温1硅酸铝δ50
    4外封1白铁皮δ2
    5筒体护板、支座1Q235
    6出料口DN3001S30408连接出料气动阀
4、主轴、传动系统:
    1自传电机4kw1组件品牌:皖南/江苏大中/锡安达 IP55,DIIBT4防爆
    2自传减速机配套1组件品牌:国茂国泰   斜齿轮减速机,输出转速1rpm
    3减速机安装座1配套1Q235精加工件
    4公传电机22kw1组件品牌:皖南/江苏大中/锡安达IP55,DIIBT4防爆
    5公传减速机配套1组件品牌:国茂国泰 斜齿轮减速机,输出转速70rpm
    6减速机安装座1配套1Q235精加工件
    7传动臂轴端密封配套1组件机械密封
    8传动臂配套1组件精加工件
    9双螺旋搅拌轴配套2S30408
    10双螺旋叶片配套2S30408δ5
注:需方自配系统所需的设备电线电缆及桥架,自配操作平台和阀门。

绿草定钾盐真空单锥干燥机 技术改进
    1、设备筒盖采用封头结构,采用焊接联接。
    2、传动臂摒弃传统的螺栓联接形式,采用一体铸造成型。
    3、真空单锥干燥机驱动采用公自转分开驱动形式,齿轮减速机,公转输出端配有机械密封;
    4、筒体外带蒸汽夹套,夹套设计压力3bar,夹套外做保温层50mm,保温层外包2mm白铁皮;
    5、干燥机配有物料、气相PT100测温计探头各1个,测温计带信号输出;
    6、干燥机筒盖配视镜两个,其中一个带灯;
    7、干燥机筒盖配Φ350 脉冲过滤器一个,过滤器覆膜滤袋式结构,带反吹功能;
    8、干燥机出料配DN300气动半球阀;
    9、设备处于防爆区,所有电气防爆等级EXDIIBT4;
