平板式过滤洗涤干燥三合一设备概述

信息来源:本站 | 发布日期: 2021-05-31 08:52:04 | 浏览量:732270

    常见的结晶干燥类精细化工生产工艺过程为:结晶→过滤→洗涤→过滤→干燥→出料→粉碎→筛分→混粉→分装。而传统与落后的工艺流程表现为:结晶罐结晶→离心机进行固液分离(或过滤器固液分离)→洗涤罐清洗→真空过滤→双锥回转真空干燥器(或真空干燥箱)干燥→人工出料→粉碎机粉碎→机械振动筛分筛→混合机混合→手工装筒。在这一 流程与设备操作中,遇到多次含晶体物料的转移,而延用传统设备又受到一定局限。
    现有精细化工过滤、洗涤、干燥工艺存在的问题:滤饼洗涤效果差、人工操作劳动强度大、物料转移困难、物料容易受到设备传动部件及敞开的环境影响和污染、对设备的清洁灭菌难以操作和验证等等的严重缺陷,对成品的色级、可见异物质量指标影响较大。

    常州百得干燥对精细化工结晶、过滤、洗涤、干燥工艺进行整合,在继承传统精髓基础上,有所突破。从设备改革上入手,对其工艺进行整合,形成新的精细化工精制提纯整体工艺设备方案;从简化工序上入手,把过滤、洗涤、干燥三工序合在一机上完成,减少了工艺转序的次数;从全流程自动化控制、密闭操作上入手,对其进行改进,使整体工艺更适宜于精细化工工业化大生产的技术要求,配置多台过滤洗涤干燥机交替间歇使用,可实现连续化工作。

    过滤洗涤干燥三合一凭借其可以在同一个容器内完成过滤、洗涤、干燥、取样、自动出料以及可清洗和灭菌的优越性能,得到了迅速的推广和应用,逐步替代了传统结晶干燥类生产设备中诸如离心机、抽滤罐、箱式真空干燥机与双锥回转真空干燥器等设备,成为精细化工过滤干燥生产的新型设备。

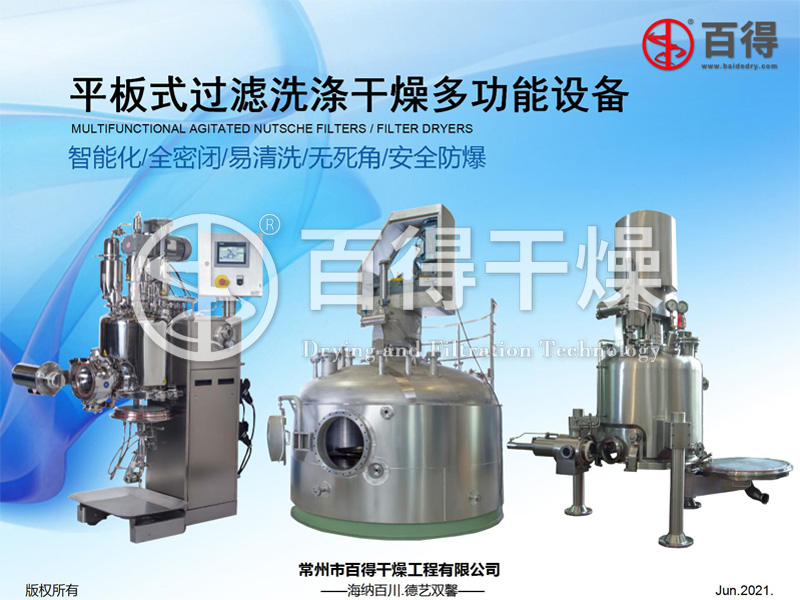

平板式过滤洗涤干燥三合一 工艺流程
    过滤洗涤干燥三合一由罐体、搅拌装置、轴端密封装置、升降机构、液压升降装置、可拆式罐底座、加热装置、传动机构、出料阀、取样阀、洗涤(清洗)灭菌装置、搅拌升降行程指示装置、显示屏与手动操作控制装置、液压泵站、主电控柜等部件组成,实现机、电、仪表一体化。
    在一批物料的过滤、洗涤、干燥、固体卸料等基本操作过程结束后,过滤洗涤干燥机还能用溶剂再将需要进一步处理的物料溶解,连续地进行下一步操作过程。过滤洗涤干燥三合一具有设备占用空间小,自动化程度高、人员劳动强度降低等优势,广泛应用于制药、化工、食品、农药等行业固液分离、洗涤及干燥。

    平板式过滤洗涤干燥三合一主要外接口有原料液进入、空气及氮气进入口、真空抽出管道、滤液排出管 道、热水进出管道及固体物料排出,此外还可以根据工艺要求配备一定种类的外接管道。
    过滤洗涤干燥三合一在一个密闭容器中把结晶后的固液混合物以滤饼前后的压力差为推动力进行固液分离,并在同一设备完成过滤、清洗、再过滤、再清洗、过滤或压滤、干燥等工艺过程,无论是初过滤还是清洗后的再过滤,都是滤饼方式的过滤,即在压力差为推动力的作用下,使结晶体与液体的固液混合悬浮液经过多孔烧结网板,使晶体(颗粒)被截流在过滤介质上,母液则经过介质被分离开来。无论是过滤还是洗涤干燥,所有的工序依靠搅拌桨的作用,通过搅拌桨的正转反转实现“三合一”设备的功能。
