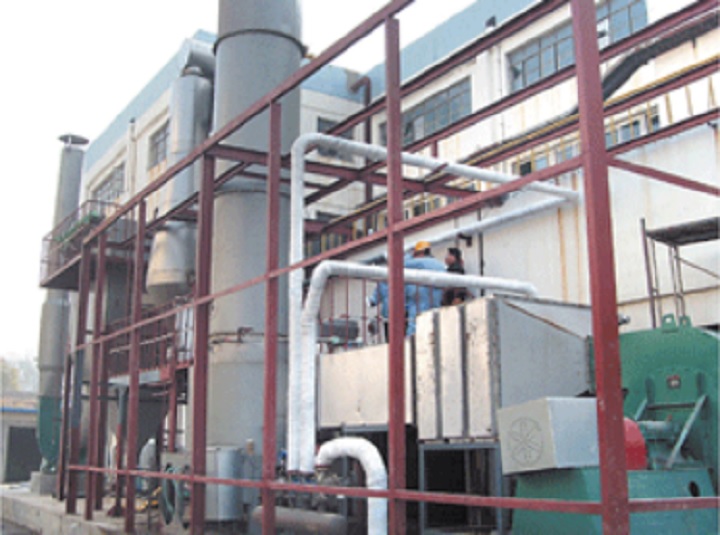

年产1万吨碳化硅微粉闪蒸干燥机

信息来源:本站 | 发布日期: 2018-06-14 08:27:25 | 浏览量:880428

闪蒸主机原理及特点
       碳化硅微粉旋转闪蒸干燥机设备是百得干燥消化吸收和大胆借鉴国外先进技术、并结合国内干燥的实际情况,自行开发设计的非标定制专用干燥机。不仅干燥速度快、效果好、不黏壁、不结块,并且所得成品纯度高,颗粒均匀,流动性好。
       热空气由主机底部进风口切向进入闪蒸主塔、在主塔内形成螺旋形的上升高速旋转气流,同时根据不同的物料性质调整底部环隙大小,使风速处于^佳合适的状态。物料经螺旋加料器直接进入干燥塔,在高速气流的冲击和带动下,迅速分散并随气流作高速旋转运动。对于比较大且潮湿的颗粒团,高速气流不足以使之破碎并高速旋转,于是在重力作用下逐渐下落,当落到主机底部时被设置在底部的破碎装置强行破碎并微粒化,然后随高速气流一并旋转上升而完成干燥过程。为了使物料的终水分达到极低同时不受初水分的波动而影响产品质量,在干燥塔内设置多层旋流片,形成较为稳定的流态化床,同时旋流片亦起到保证干燥所必须的停留时间和分级的作用。

百得干燥旋转闪蒸干燥机有如下特点:
    1、采用双风道切向进风,避免了旋转场在径向流场的速度不均匀性。
    2、有效控制终水分和细度,通过旋流片和进风速度的协调统一加以控制。
    3、旋转刀片布置结构独特,具磨损小、接触面广、切削力大等特点。
    4、擅于处理热敏性物料,主机底部属于高温区,该区域气速高并高有冷却水保护装置,避免了物料焦化变色的可能。
    5、系统阻力小,热效率高,操作环境好,劳动强度低。
    6、主机用新型密封结构,主机轴承寿命周期延长且轴承座带有水隔套循环冷却装置。

工艺流程
       空气经过加热器被加热至~230℃左右,进入旋转闪蒸干燥机。湿料由输送装置送入螺旋加料机构,螺旋加料器可无级调速。物料经挤压后强制进入主塔,随即被高速旋转而又具有不同角度的刀片粉碎,又被高速进入主塔的高温气流冲击高速旋转、夹带上升,这时气流温度急速下降,物料水分迅速蒸发从而完成干燥过程。被干燥的物料随高速高温气流进入脉冲布袋除尘器。气流由滤袋外部进入,向上排出,为防止滤袋积料,由脉冲电磁阀定时、轮流由各滤袋上部输入高压气流(0.5~0.6Mpa),反复反冲滤袋,以达到^佳除尘效果。

物料参数:
  1、原料名称:碳化硅微粉
  2、湿份名称:水及聚乙二醇。
  3、初始原料含水:12~20%,聚乙二醇≤1%
  4、原料粒度:5~20um。
  5、原料原始状态:滤饼状(结块、团聚)。
  6、与物料接触部分设备材质采用304。
  7、热源:天燃气。
  8、成品:水分≤0.5%
  9、成品产量:1.2t/h。
  10、生产方式:24小时连续运转。

设备主要技术参数
  1、 产品速率:       ~1200kg/h
  2、 干燥初水份:     ~12-20%
  3、 产品终水份量:   ≤0.5%
  4、 蒸发水份:       ~157-292.5kg/h
  5、 闪蒸机进气温度: ~200-250℃
  6、 闪蒸尾气温度:   90~100℃
  7、 供热方式:       天然气
  8、耗用热量:       ~45×104kcal/h
  9、收集方式:     旋风分离器+脉冲袋式除尘器型号:GMC-96

设备选型及主要配置:
5.1干燥机型号:
(1) 名称:旋转闪蒸
(2)型号:XSG-800
(3)材质:物料经过处SUS304
(4)功率:7.5KW
5.2热源系统:
(1)名称:直接式燃气热风炉
(2)型号:45×104kcal/h
(3)数量:1台,材质:SUS304/Q235
5.3空气净化系统
(1)名   称:  初中效空气过滤器
(2)数   量:  1组
5.4加料系统
(1)名称:螺旋调速加料器
(2)型号:LJQ-219
(3)功率:3KW/台,变频调速
(4)材质:物料经过处SUS304、螺旋片δ6
5.5收料系统
(1) 名称:离心式旋风分离器
(2) 型号:长锥体CZT-9.0
(3) 材质:物料经过处SUS304、δ4
(4) 数量:1台
(5) 关风机8L(1.1kw)连续下料
5.6二级收料系统
(1) 名称:脉冲袋式除尘器
(2) 型号: MC-96
(3) 布袋长度:Φ120×2000
(4) 箱体材质:物料经过处SUS304、δ3
(5) 数量:1套
(6) 附件: 蝶阀出料
5.7鼓风机(含调风蝶阀)
(1)型号:9-26-^
(2)功率:18.5KW
(3)风量:6762m3/h、风压:5186pa、转速:2900r/min
(4)材质:Q235-A
5.8引风机(含调风蝶阀、消声器)
(1)型号:9-26-5.6A
(2)功率:30KW
(3)风量:7766-8919m3/h、风压:7218-6781pa、转速:2900r/min
(4)材质:Q235-A
5.9管道系统:
(1)热风管:物料经过处不锈钢304,其余Q235-A
(2)排风管道:全部Q23^,外表清理,油漆处理。
5.10 电控系统:(柜体喷塑)
5.10.1电器:电器直接或间接起动,集中控制。
5.10.2 仪表:
(1)功率控制显示;

XSG-8型旋转闪蒸干燥机供货配置明细表
序号 名    称 型号与规格 数量 材  料 备   注
1 空气过滤器 1000×800 1台 Q235/无纺布 流量7500m3/h
2 鼓风机 9-26-^ 1台 Q235 18.5KW ,带风门调节
3 直燃式燃气热风炉 45万大卡 1台 SUS304/Q235
4 热风管道 Φ400 1套 Q235 带保温
5 旋转闪蒸主机 XSG-8 1套 SUS304/Q235 搅拌7.5KW
6 水夹套塔体 Φ800 1套 内SUS304/Q235
7 干燥塔体 Φ800 1套 内SUS304/δ2.5外Q235
8 塔帽 Φ800 1套 内SUS304/δ2.5外Q235
9 螺旋加料器 U219 1套 SUS304/叶片δ6 3KW变频调速
10 旋风分离器 CZT-9.0 1套 SUS304/δ4
11 星形卸料阀 YJD-B-8L 1台 SUS304 1.1KW
12 连接风管 Φ350 1套 SUS304/Q235
13 脉冲布袋除尘器 GMC-96 1套 SUS304/Q235 布袋数量:96只
        脉冲控制仪:1台
        出料蝶阀:1台
14 引风机 9-26-5.6A 1台 Q235 30KW,带风门调节
15 排风管道 Φ350 1套 Q235/δ2
16 控制柜 企标 1台 Q235喷塑 主控原器件:正泰
注:主要材料厚度
1、加料绞龙叶片,材质为304不锈钢,厚度为6㎜
2、主机混合式内壁,材质为304不锈钢,厚度为6㎜,主机直筒内壁厚度为3㎜,材质为304不锈钢。
3、搅拌刀片厚度为12㎜,材质为304不锈钢。
4、内锥体厚度为6㎜,材质为304不锈钢。
5、旋风分离器,材质为304不锈钢,厚度为4㎜.

6、布袋除尘器:材质为SUS304,厚度为3㎜
